La loi des nœuds et la loi des mailles sont deux lois fondamentales de l'électricité et de l'électronique qui permettent d'analyser les circuits électriques.
La loi des nœuds :
La loi
des nœuds, également appelée loi de Kirchhoff des courants, stipule
que la somme des courants entrants dans un nœud d'un circuit électrique est
égale à la somme des courants sortants de ce nœud. Autrement dit, la loi des
nœuds exprime le principe de conservation de la charge électrique
L’intensité du courant principal est égale à la somme des
intensités des courants dérivés.
I= I1 +I2

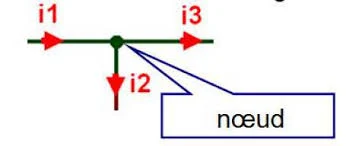

Lois des nœuds : La somme des courants qui arrivent, à un nœud est égale à la somme des courants qui en sortent .
La loi des mailles :
La loi
des mailles, également appelée loi de Kirchhoff des tensions,
stipule que la somme des tensions le long d'une boucle fermée dans un circuit
électrique est égale à zéro. Autrement dit, la loi des mailles exprime le
principe de conservation de l'énergie électrique
Ces deux lois sont très utiles pour analyser et résoudre des
circuits électriques complexes. En appliquant la loi des nœuds et la loi des
mailles, on peut déterminer les courants et les tensions dans chaque composant du
circuit électrique.
En parcourant une maille dans un sens déterminé la somme des
tensions rencontrées est nulle.
U3 + U4 +U1 –U2= 0
